Вибраторы КРАСНЫЙ МАЯК – это дебалансные центробежные механизмы, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой однофазный электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала
Встречайте! Новинка от Ярославского завода КРАСНЫЙ МАЯК - площадочный вибратор КРАСНЫЙ МАЯК 99
Новое поколение вибраторов ИВ-99Б
Совершенно новая прогрессивная серийная модель, превосходящая ИВ-99Б за счет глубокой модернизации производства.
Увеличенный ресурс и расширенная гарантия
Срок службы вибратора увеличился в x10 раз до 5 000 моточасов, а гарантия в х2 раза до 24 месяцев с момента ввода в эксплуатацию.
Совершенно новая конструкция
Абсолютно новый электродвигатель и усиленные подшипники в современном надежном корпусе.
Улучшенные характеристики
Увеличенная жесткость подшипниковых узлов и корпуса значительно повысили качество вибрационного воздействия, сохранив энергоэффективность.
|
А именно обновленный статор, обеспечивающий повышенный пусковой момент. Использование холодной сварки, а также обмотки статора на современном швейцарском оборудовании значительно улучшили ее надежность при воздействии механических нагрузок, а двойная вакуумная пропитка усиливает электроизоляцию изделия и увеличивает сохранность статора в самых жестких режимах работы вибратора. |
|
|
Чугунный подшипниковый щит с установленными в нем усиленными подшипниками позволили многократно усилить ресурс важнейшего узла вибратора. В результате многолетнего опыта для обеспечения надежной работы подшипников были разработаны и внедрены специальные скользящие посадки для сопряжения подшипников с валом и посадки с натягом для сопряжения подшипников со щитом. |
|
Конструкция новой станины, равномерно распределяет нагрузку и более качественно передает вибрации на обрабатываемое изделие. Добавлены ребра жесткости, которые полностью исключают обрыв монтажных лап. |
|
|
Быстросъемные кожухи для регулировки дебалансов. При снятии кожухов подшипниковый узел не затрагивается. Усложняющие процесс снятия кожухов шпильки заменены на удобные винты с внутренним шестигранником. |
Назначение
Вибраторы КРАСНЫЙ МАЯК 99 предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Устройство и принцип работы
- 1 - коробка выводов;
- 2 - кабель токоподводящий;
- 3 - станина;
- 4 - статор;
- 5 - ротор;
- 6 - подшипник;
- 7 - подшипниковый щит;
- 8 - дебаланс;
- 9 - крышка.
Присоединительные размеры
Устройство
Устройство вибратора КРАСНЫЙ МАЯК 99

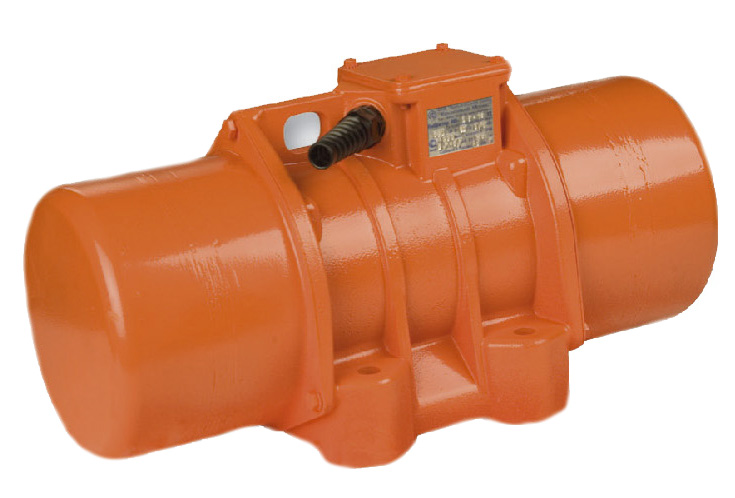

Вибратор электромеханический общего назначения трехфазный с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-05-16 - дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-05-16 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
КРАСНЫЙ МАЯК ИВ-05-16 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.

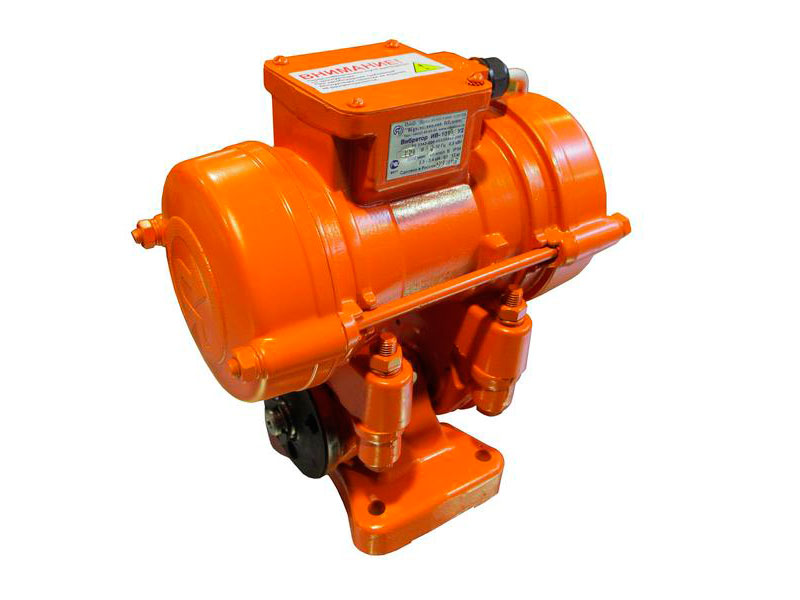

Вибратор КРАСНЫЙ МАЯК ИВ-101Б представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Вибратор устанавливается на специальной площадке.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-101Б предназначен для возбуждения направленных колебаний в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов других технологических работ.
Принцип работы
Вибратор-дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционных элементов, с устройством для создания направленности колебаний.
Вибратор ИВ-104Б-6-П - электромеханический общего назначения с круговыми колебаниями: Это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор ИВ-104Б-6-П предназначен для возбуждения вибрации в установках мельничного оборудования, изготавливаемого по лицензии фирмы BUHLER (г. Швейцария).
Принцип работы
Вибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.

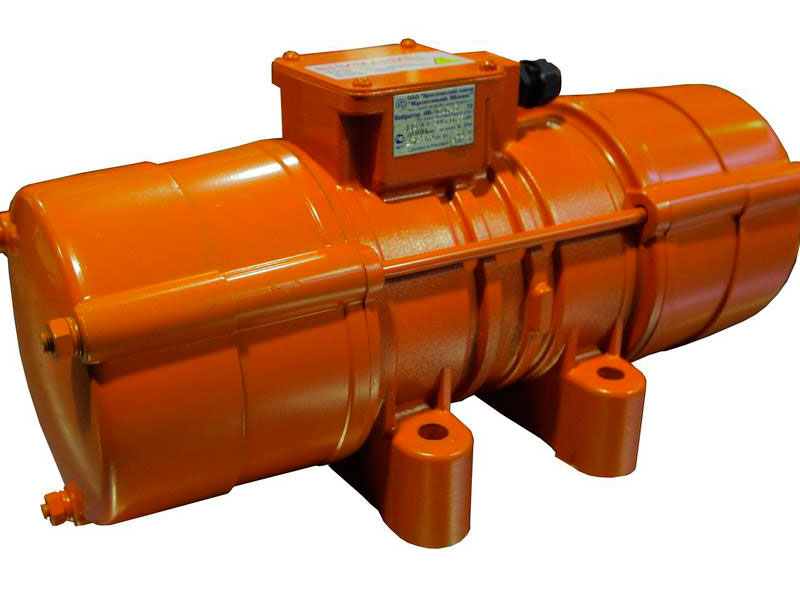

Вибратор электромеханический общего назначения с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-104Н-6 от завода "Красный маяк" – это дебалансный центробежный механизм, вынуждающая сила которого вызывается вращательным движением инерционного элемента. Такой вибратор обладает повышенной пыле- влаго- защищенностью, чугунным щитом, повышенной прочностью обмоток, селективной сборкой. Повышенный рабочий ресурс до 3000 часов.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-104Н-6 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала. Круговые колебания вибратора, передаются конструкции, на которой он установлен.

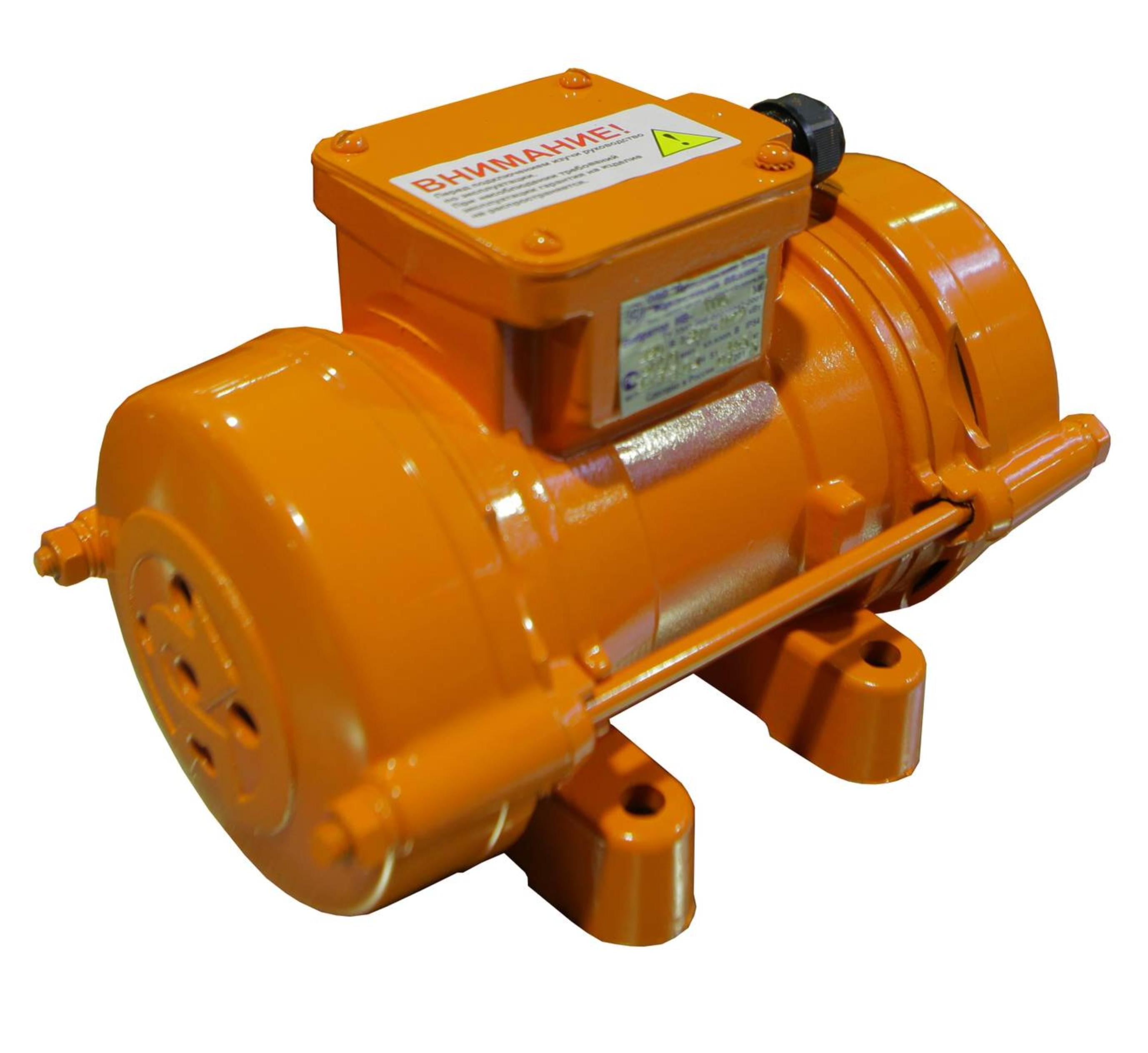

Вибратор электромеханический высокочастотный с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-111А - дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Вибратор представляет собой конструкцию повышенной надежности – это повышенная пыле- влаго- защищенность, чугунные щиты, усиленные лапы станины, повышенный рабочий ресурс.
Вибратор должен работать с регулируемым электронным преобразователем частоты, позволяющим питать вибратор с частотой тока 200 Гц
Область применения
Вибратор ИВ-111А предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор ИВ-111А представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Вибратор тисковый для опалубки КРАСНЫЙ МАЯК ИВ-448 - состоит из быстросъемного зажима для крепления на опалубке, который смонтирован с электромеханическим вибратором общего назначения с круговыми колебаниями. Данный вибратор подключается к сети через преобразователь частоты. Прочный корпус гарантирует виброустойчивость корпусных деталей.
Область применения
Предназначены для уплотнения бетонной смеси в опалубке.
Вибратор КРАСНЫЙ МАЯК ИВ-462 представляет собой герметично закрытый корпус с внешней стороны имеющий цанговый зажим, с помощью которого надежно фиксируется внутри пуансона. Вибратор способен крепиться внутри пуансона с внутренним диаметром от 145 до 150 мм.
Область применения
Вибраторы электромеханические для пуансонов КРАСНЫЙ МАЯК ИВ-462 предназначены для возбуждения вибрации в пуансонах металлических форм при изготовлении пустотных плит перекрытия. Применение данного вибратора при изготовлении пустотных плит позволяет значительно улучшить качество изделий и сократить время формования.Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-462 для пуансонов представляет собой электродвигатель с установленными на вале ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Круговые колебания вибратора, передаются конструкции, внутри которой он установлен.
