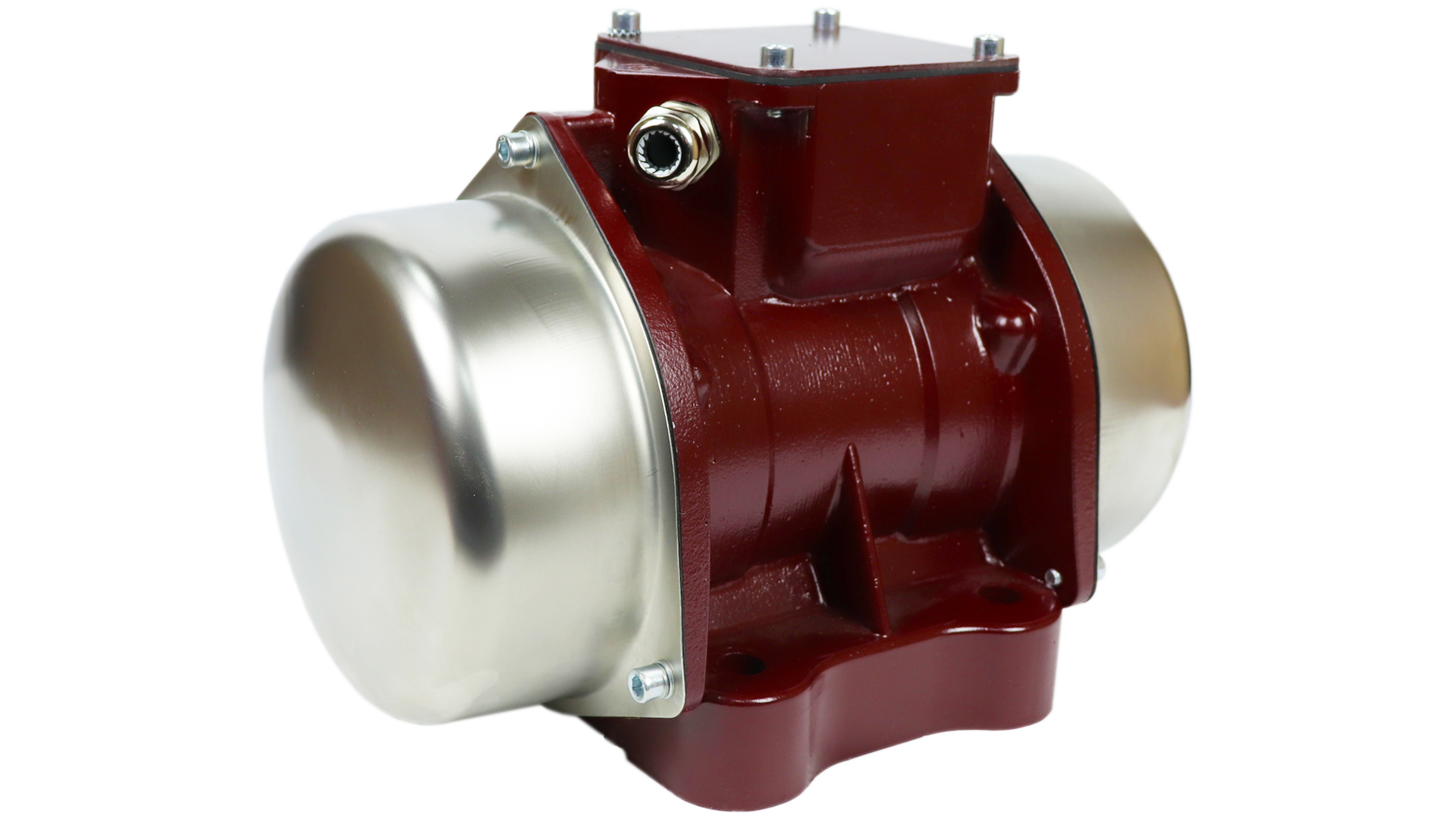

Встречайте! Новинка от Ярославского завода КРАСНЫЙ МАЯК - площадочный вибратор КРАСНЫЙ МАЯК 99
Новое поколение вибраторов ИВ-99Б
Совершенно новая прогрессивная серийная модель, превосходящая ИВ-99Б за счет глубокой модернизации производства.
Увеличенный ресурс и расширенная гарантия
Срок службы вибратора увеличился в x10 раз до 5 000 моточасов, а гарантия в х2 раза до 24 месяцев с момента ввода в эксплуатацию.
Совершенно новая конструкция
Абсолютно новый электродвигатель и усиленные подшипники в современном надежном корпусе.
Улучшенные характеристики
Увеличенная жесткость подшипниковых узлов и корпуса значительно повысили качество вибрационного воздействия, сохранив энергоэффективность.
|

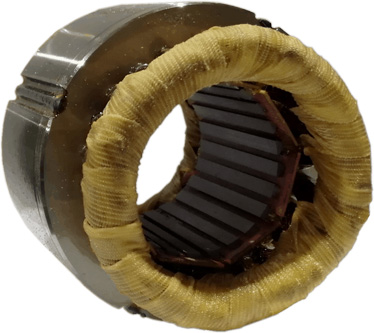

А именно обновленный статор, обеспечивающий повышенный пусковой момент. Использование холодной сварки, а также обмотки статора на современном швейцарском оборудовании значительно улучшили ее надежность при воздействии механических нагрузок, а двойная вакуумная пропитка усиливает электроизоляцию изделия и увеличивает сохранность статора в самых жестких режимах работы вибратора. |
|
|

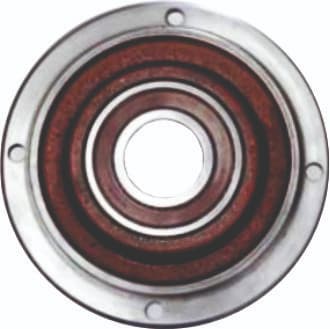

Чугунный подшипниковый щит с установленными в нем усиленными подшипниками позволили многократно усилить ресурс важнейшего узла вибратора. В результате многолетнего опыта для обеспечения надежной работы подшипников были разработаны и внедрены специальные скользящие посадки для сопряжения подшипников с валом и посадки с натягом для сопряжения подшипников со щитом. |
|

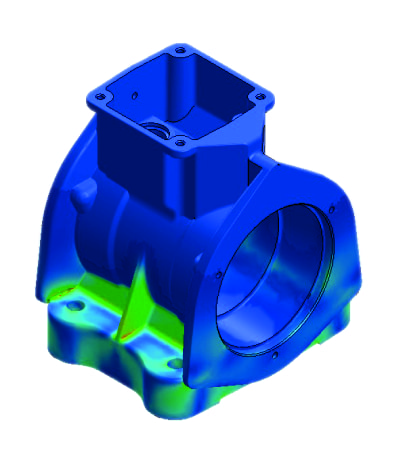

Конструкция новой станины, равномерно распределяет нагрузку и более качественно передает вибрации на обрабатываемое изделие. Добавлены ребра жесткости, которые полностью исключают обрыв монтажных лап. |
|
|
Быстросъемные кожухи для регулировки дебалансов. При снятии кожухов подшипниковый узел не затрагивается. Усложняющие процесс снятия кожухов шпильки заменены на удобные винты с внутренним шестигранником. |
Назначение
Вибраторы КРАСНЫЙ МАЯК 99 предназначены для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.

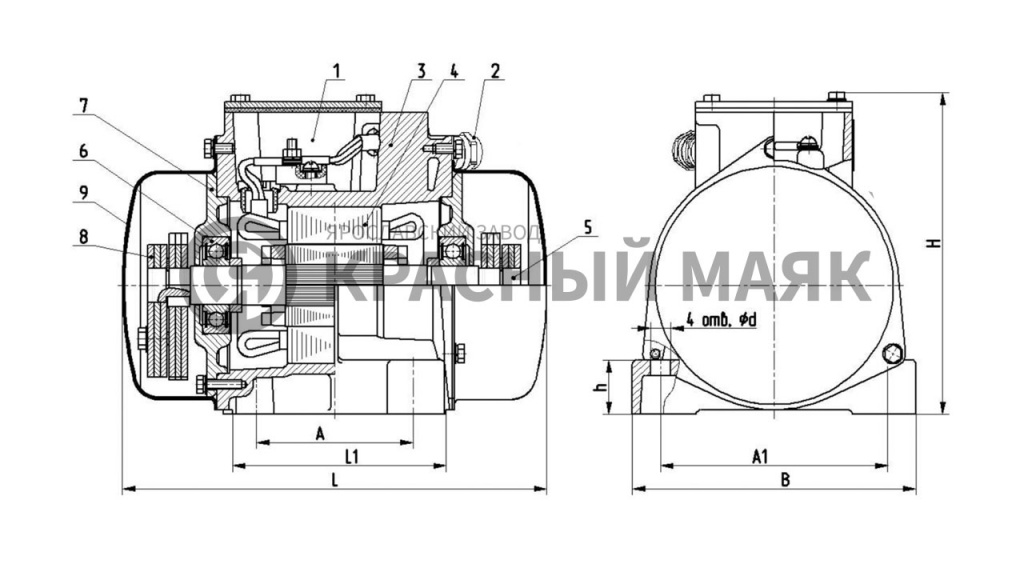

Устройство и принцип работы
- 1 - коробка выводов;
- 2 - кабель токоподводящий;
- 3 - станина;
- 4 - статор;
- 5 - ротор;
- 6 - подшипник;
- 7 - подшипниковый щит;
- 8 - дебаланс;
- 9 - крышка.
Присоединительные размеры
Устройство
Устройство вибратора КРАСНЫЙ МАЯК 99
