Вибраторы КРАСНЫЙ МАЯК – это дебалансные центробежные механизмы, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой однофазный электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала

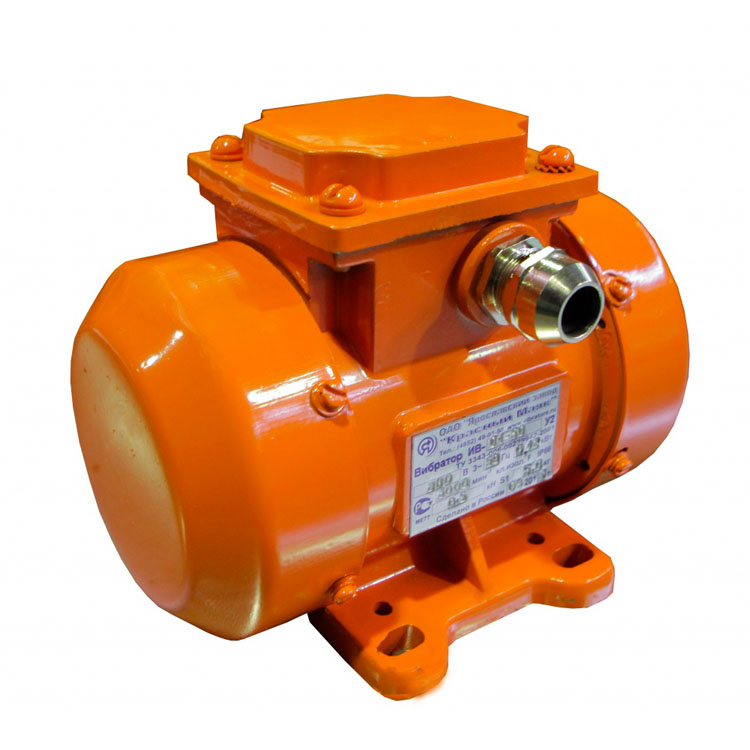

Вибратор КРАСНЫЙ МАЯК ИВ-01-50 - дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Вибратор может работать с регулируемым электронным преобразователем частоты, позволяющим менять частоту вибрации от 0 до 1,5 номинальной, в пределах допустимой величины вынуждающей силы, экономить электроэнергию, ограничивать пусковые токи, выбирать оптимальный режим работ.
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-01-50 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор ИВ-01-50 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
Вибратор электромеханический высокочастотный с круговыми колебаниями КРАСНЫЙ МАЯК ИВ-08-100 - дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.
Вибратор представляет собой конструкцию повышенной надежности – это повышенная пыле- влаго- защищенность, чугунные щиты, усиленные лапы станины, повышенный рабочий ресурс.
Вибратор должен работать с регулируемым электронным преобразователем частоты, позволяющим питать вибратор с частотой тока 200 Гц
Область применения
Вибратор КРАСНЫЙ МАЯК ИВ-08-100 предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ИВ-08-100 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы,
вращаясь с валом ротора, создают центробежную (вынуждающую) силу.

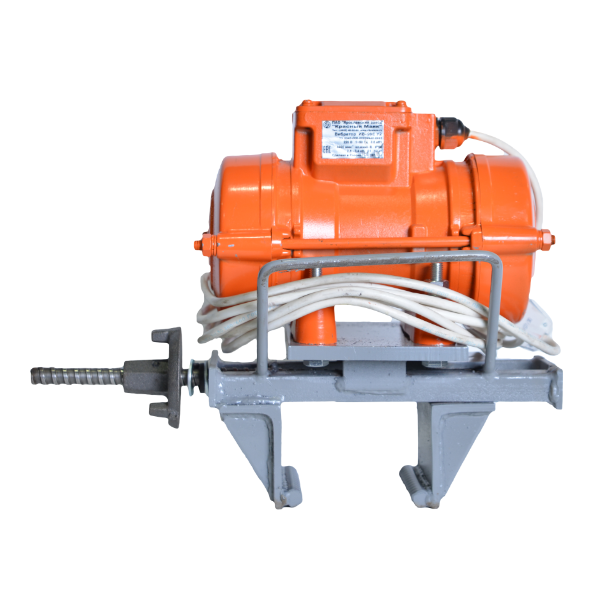

Вибратор тисковый для опалубки КРАСНЫЙ МАЯК ИВ-448 - состоит из быстросъемного зажима для крепления на опалубке, который смонтирован с электромеханическим вибратором общего назначения с круговыми колебаниями. Прочный корпус гарантирует виброустойчивость корпусных деталей.
Область применения
Предназначены для уплотнения бетонной смеси в опалубке.

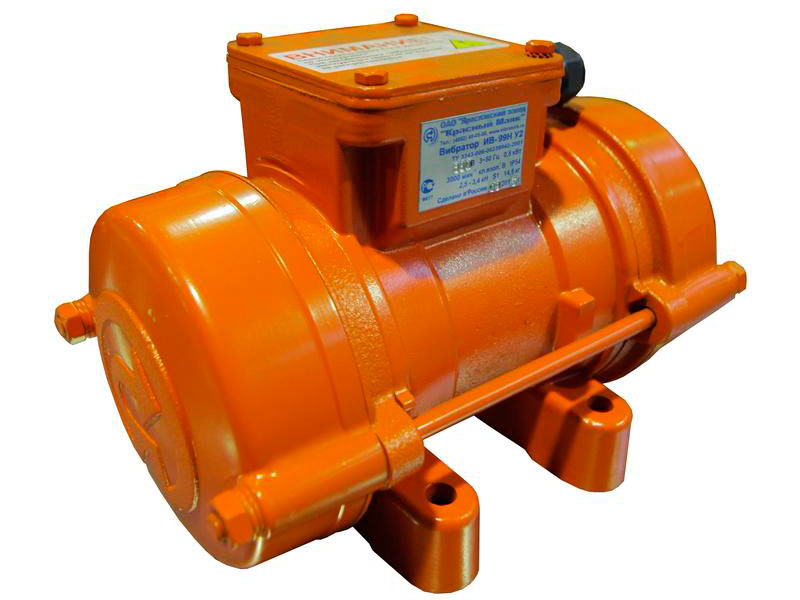

Вибратор площадочный КРАСНЫЙ МАЯК ИВ-99Н – дебалансный центробежный вибровозбудитель, вынуждающая сила, которого вызывается вращательным движением инерционного элемента.Такой вибратор обладает повышенной пыле- влаго- защищенностью, чугунным щитом, повышенной прочностью обмоток, селективной сборкой. Повышенный рабочий ресурс до 3000 часов.
Область применения
Вибратор площадочный КРАСНЫЙ МАЯК ИВ-99Н предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор поверхностный КРАСНЫЙ МАЯК ИВ-99Н представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.
В комплект поставки вибратора постоянного тока входят:
Вибратор – 1 шт.;
Инвертор ИСП-11М – 1 шт.;
Руководство по эксплуатации 32.001 РЭ – 1 экз.;
Руководство по эксплуатации на вибратор – 1 экз.;
Руководство по эксплуатации на инвертор ИСП-11М 42.002 РЭ – 1 экз.

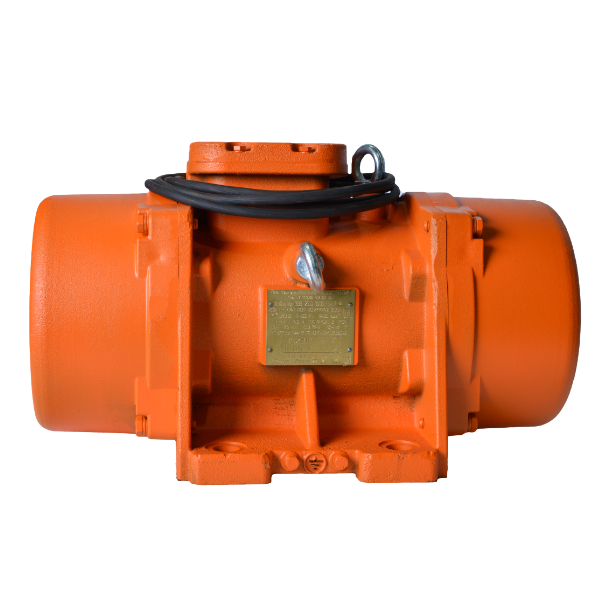

Вибраторы КРАСНЫЙ МАЯК ЭВВ-25.0-1500 во взрывозащищенном корпусе - дебалансный центробежный вибровозбудитель, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибраторы КРАСНЫЙ МАЯК ЭВВ-25.0-1500 предназначены для возбуждения вынужденных колебаний активных систем вибрационных машин и механизмов, применяемых при выполнении вибрационных технологических процессов во взрывоопасных видах производств химической, газовой, нефтеперерабатывающей и смежных отраслей промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом, отнесенные к категории IIА и группам Т1, Т2, Т3, Т4 по ГОСТ 30852.0-2002, ГОСТ 30852.11-2002. Область применения вибраторов во взрывоопасных зонах в соответствии с ГОСТ 30852.13-2002, ГОСТ 31438.1-2011. Вибраторы могут эксплуатироваться на вибростолах и виброплощадках для уплотнения бетонных смесей и грунтов, виброгрохотах для сортировки гранулированных и кусковых материалов, виброситах для просеивания или обезвоживания сыпучих материалов, вибротранспортерах и других вибромеханизмах.
Принцип работы
Вибратор КРАСНЫЙ МАЯК ЭВВ-25.0-1500 представляет собой электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу.

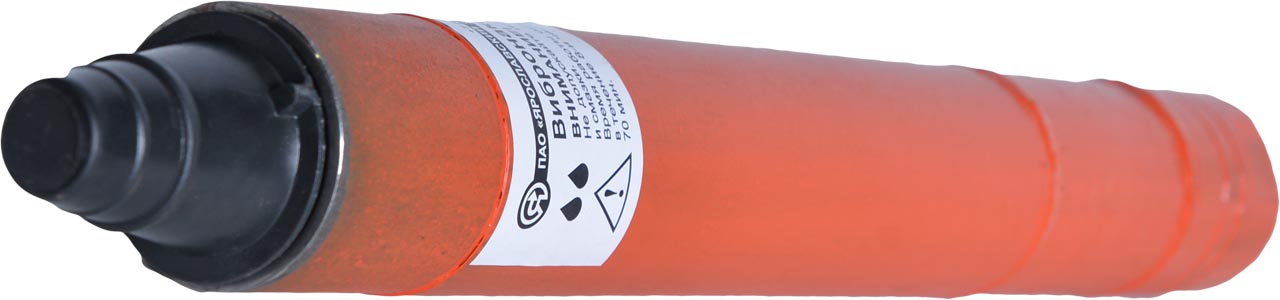

Вибронаконечник 76 (Вибробулава, насадка на вибратор, булава вибратора и т.п.) диаметром 76 мм – это надежное виброоборудование, разработанное Ярославским заводом “Красный Маяк”. Устанавливается на комплект глубинного вибратора с гибким валом ИВ-116А и ИВ-116А-1,6 также подходит для ЭПК-1300/76.
Устройство является основном рабочим органом виброоборудования, участвующим в виброуплотнении бетона, что делает раствор более прочным и качественным.
Как подобрать вибронаконечник?
Булава является главным рабочим узлом комплекта глубинного вибратора с гибким валом. Именно булава непосредственно взаимодействует с бетоном и производит его виброобработку. Именно от качества и надежности булавы вибратора зависит качество и производительность работы по формованию бетона. Выбор булавы для вибратора производится по единственному параметру - это диаметр наконечника.
-
Для определения необходимого диаметра булавы используется два вводных условия:
- Шаг армирования формуемого бетона (минимальное расстояние между арматурой);
- Требуемая производительность (объем прорабатываемого бетона в единицу времени).
От шага армирования диаметр булавы зависит следующим образом - диаметр булавы должен быть не менее чем в 1,5 раза меньше минимального шага армирования. Это важное условие. нарушать его крайне нежелательно.
-
Несоблюдение может привести:
- к плохому качеству виброобработки бетона - останутся не провибрированные участки;
- возникновению аварийной ситуации - возможно фатальное застревание гибкого вала с булавой в арматуре. В некоторых случаях для извлечения вибратора приходилось даже разбирать арматуру или отрезать болгаркой часть застрявшего вала с булавой.
Производительность булавы связана с ее диаметром прямолинейно - чем больше диаметр, тем больше производительность булавы.
Вибраторы КРАСНЫЙ МАЯК – это дебалансные центробежные механизмы, вынуждающая сила которого вызывается вращательным движением инерционного элемента.
Область применения
Вибратор КРАСНЫЙ МАЯК предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов, привода вибропитателей, виброплощадок и других технологических работ.
Принцип работы
Вибратор представляет собой однофазный электродвигатель с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают центробежную (вынуждающую) силу. Регулирование величины вынуждающей силы вибратора осуществляется путём изменения взаимного расположения дебалансов на обоих концах вала
Вибратор портативный для бетона КРАСНЫЙ МАЯК 35/1,5 (220В) в классическом исполнении предназначен для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования, а также для замоноличивания технологических швов сборных конструкций. Легок, прост и маневренен в работе.
Преимущества модели
- Легкий пластиковый корпус для маневренной работы с бетоном на строительном объекте;
- Два вида исполнений: классический и ударостойкий корпус в зависимости от ваших задач;
- Эргономичная рукоять, малый вес, простое управление при достаточной мощности двигателя;
- Износостойкий вибронаконечник комплектуется вместе с гибким валом. Высокий ресурс комплектующих от замены до замены.
